Unity URP：GTAO实现（Plus：Multi-Bounce&SSDO）

Unity URP 12渲染管线内的sponzashowcase实现中的ao等部分的实现；参考：

Activision “Practical Real-Time Strategies for Accurate Indirect Occlusion”（Jimenez et al. 2016，SIGGRAPH）
Intel XeGTAO 的工业级 AO 方案

代码位于项目 Assets/OurFunction/GTAO/，包含：GTAOComputeShader.compute、GTAORendererFeature.cs、GTAORenderPass.cs、GTAOCompositePass.cs、GTAOComposite.shader、GroundTruthAmbientOcclusion.cs。

1. Introduction

1.1 ShowCase

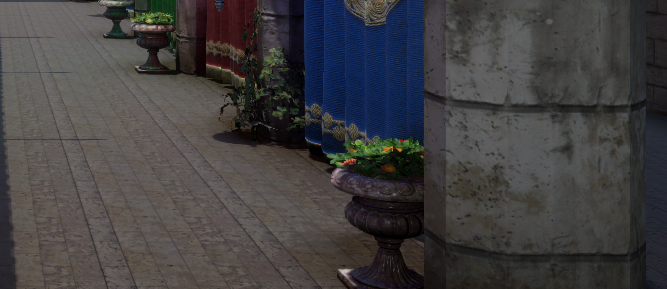

GTAO Image

1.2 实现逻辑

核心机制：把 AO 重新定义为”沿视空间地平线（horizon）角的闭式余弦积分”——对每个像素，在其法线所在的多个切平面切片（slice）上，比较”真实几何地平线角”与”法线角”，被抬高的地平线即遮蔽。该机制从根本上将 AO 从”蒙特卡洛射线统计”转变为”几何地平线角的解析积分”，无需 MRT 法线（可从深度重建），且天然随距离做像素↔世界换算（通过投影矩阵与线性深度）。
带来的改变：输出是能量守恒的可见度（visibility = 1 即完全未遮蔽），可直接乘进环境光项；配合 Multi-Bounce 颜色恢复与可选 SSDO 屏幕空间反弹，既避免灰黑死区又保留材质颜色。整套管线以 Compute Shader 在半分辨率计算、双边模糊上采样，并以 URP 原生 _ScreenSpaceOcclusionTexture 关键字接入前向/延迟 Lit，无需改动任何材质。

1.3 传统方案缺陷

传统方法：工业界实时环境光遮蔽（Ambient Occlusion, AO）长期以 SSAO（Screen Space Ambient Occlusion） 为基线。其经典做法是：在屏幕空间对当前像素随机发射若干采样射线，与深度缓冲比较判断可见性，再对采样结果做模糊。HBAO、HDAO 等变体本质上仍是”半球积分 + 深度比较”的同源思路。问题所在：该传统方法存在三个致命缺陷：
第一，法线依赖脆弱——SSAO 直接消费 GBuffer 法线，一旦法线有噪声（前向渲染下尤其严重）或自相交处法线翻转，AO 立刻出现斑驳与黑边；前向管线往往根本没有现成法线，需单独 MRT 输出。
第二，半径尺度崩坏——SSAO 采样半径以”像素”为单位，在远景处半径对应的世界尺度急剧收缩，导致远平面 AO 消失、近平面 AO 过密，缺乏随距离自适应的像素↔世界换算。
第三，能量不守恒 + 假阴影——SSAO 用”有多少射线被挡”近似遮蔽，缺乏闭式积分，结果偏灰、偏暗；平面/缓坡容易产生自遮挡伪影（self-occlusion），远处几何投下鬼影（ghosting）。

2. KeyWords

关键词 (Academic)	简单解释	在本实现中的具体职责
Ground Truth AO (GTAO)	基于地平线角闭式积分的实时 AO，能量守恒	`GTAOMain` 内核计算每像素可见度
View-space Normal Reconstruction	从深度图一阶/二阶差分重建视空间法线	`GTAOMain` 中 `cross(hDeriv, vDeriv)`，避免依赖 MRT 法线
Horizon Angle Integration	在切片平面比较地平线角与法线角的余弦积分	积分公式 `val = (cos n + 2h·sin n − cos(2h−n))/4`
Slice / Step Sampling	把半球离散为若干等角切片，每切片若干步长	`SLICE_COUNT=4 × STEPS_PER_SLICE=3 = 24` 采样点
Hilbert + R2 Sequence	低差异 quasi-random 序列，时空去相关	`SpatioTemporalNoise()` 生成每像素采样相位
Bilateral Upsample	带法线+深度权重的双向高斯模糊 + 双线性上采样	`BlurHorizontalMain` / `BlurVerticalMain`，29-tap
Variance Clipping	时域累积中把历史 clamp 进当前帧邻域方差框	`TemporalFilterMain` 防鬼影/拖影
Multi-Bounce (MB)	用 albedo 多项式拟合多重反弹颜色恢复	`GTAOComposite.shader` 中 `colorRecovery = mb(ao,albedo)/ao`
SSDO	屏幕空间漫反射反弹：环采场景颜色加回主色	`GTAOCompositePass` + `GTAO_ComputeSSDO`

3. Technical Breakdown

3.1 GTAO：核心地平线角积分

3.1.1 深度到视空间法线

GTAO 不依赖 GBuffer 法线，而是从 _CameraDepthTexture 重建视空间法线。空间变换：屏幕 UV + 深度 → 视空间位置：

P_{vs} = \mathtt{mul}(M_P^{-1},\;(uv\cdot 2-1,\ d,\ 1))^{xyz} \big/ w

在不支持 UNITY_MATRIX_I_P 时退化为线性深度法：

P_{vs} = \begin{pmatrix} uv_{ndc}\cdot L_{eye}\cdot \mathrm{rcp}(P_{00},\,P_{11}) \\ -L_{eye} \end{pmatrix},\qquad L_{eye}=\mathtt{LinearEyeDepth}(d)

法线重建在 NORMAL_FROM_DEPTH_PIXEL_RANGE=2 的 5×5 邻域内做**边缘感知（edge-aware）**差分——比较近距离梯度与远距离梯度的二阶误差，选误差较小者（即更可信的切向）：

float2 he = abs((2 * H.xy - H.zw) - depthC);  // H = (L, R, L2, R2)
float2 ve = abs((2 * V.xy - V.zw) - depthC);  // V = (B, T, B2, T2)
float3 hDeriv = he.x < he.y ? l : r;           // 水平: 取更可信的切向
float3 vDeriv = ve.x < ve.y ? b : t;           // 垂直: 取更可信的切向
float3 normalVS = normalize(cross(hDeriv, vDeriv));

其中 l/r/b/t 分别为 normalize(viewPosC ± viewPosL/R/B/T)。邻域深度通过 groupshared float depthForNormal[] 在 16×16 线程组内一次缓存（CacheDepthForNormal），避免重复 Load。法线以 normalVS.xy*0.5+0.5 编码进 AO 缓冲 G/BA 通道，供模糊与 Composite 复用。

3.1.2 地平线角积分

GTAO 把 AO 拆成数个绕视线 $\vec v = \mathrm{normalize}(-P_{vs})$ 旋转的切片。每个切片是一个过视点、垂直于 $\vec v$ 的平面，在该平面内 AO 由”几何地平线角 $h$ “与”法线投影角 $n$ “的差决定。

像素↔世界尺度换算（关键——解决了 §1.1 中传统 SSAO 尺度崩坏问题）：

L_{2px} = \frac{H_{pix} \cdot (P_{00}^{-1})}{2\cdot L_{eye}} = \frac{H_{pix} \cdot (-\mathtt{P.\_m11})}{2\cdot L_{eye}}

这里 $P_{00}^{-1} = 1/\tan(fovy/2) = -\mathtt{P.\_m11}$ 。世界空间 effectRadius 映射为 screenSpaceRadius = R·L_{2px}，采样半径随深度自然缩放：远平面收缩、近平面扩张。

切片初始化：对每个切片 $\phi = (s+\xi_{slice})\cdot\pi/N_s$ ：

\omega = (\cos\phi,\ \sin\phi),\qquad \vec o = (\cos\phi,\ \sin\phi,\ 0) - ((\cos\phi,\ \sin\phi,\ 0)\cdot\vec v)\,\vec v

\vec a = \mathrm{normalize}(\vec o \times \vec v),\qquad \vec n_\perp = \vec n - \vec a(\vec n\cdot\vec a)

法线在切片平面内投影后，其有符号角度 $n$ 和初始地平线角 $h_{\cos 0}^{low}$ ：

\cos n = \mathrm{saturate}\!\left(\frac{\vec n_\perp\cdot\vec v}{\lVert\vec n_\perp\rVert}\right),\qquad n = \mathrm{sign}(\vec o\cdot\vec n_\perp)\cdot\arccos(\cos n)

h_{\cos 0}^{low} = \cos(n+\tfrac{\pi}{2}),\qquad h_{\cos 1}^{low} = \cos(n-\tfrac{\pi}{2})

步长采样：沿 $\omega\cdot \text{screenSpaceRadius}$ 方向，STEPS_PER_SLICE=3 步（含抖动保证采样随机性）， $s = \mathrm{pow}((step+\xi_{step})/N_{step},\ power)+minS$ （minS = pixelTooCloseThreshold / screenSpaceRadius 排斥着色点附近采样防自遮挡）。深度采样 → 还原视空间位置 → 得样本地平线向量 $\hat h$ ，与视线的点积：

\mathrm{shc} = \hat h\cdot\vec v = \frac{P_{k} - P_c}{\lVert P_k - P_c\rVert}\cdot\vec v

Faloff 权重：随着采样距离增大，样本从全权重降到零，过渡区间为 $[R-fR,\ R]$ ：

w = \mathrm{saturate}\!\left(\frac{R - \|P_k - P_c\|}{f\cdot R}\right)

其中 $R$ = _SampleRadius， $f$ = _FalloffRange。权重对 shc 和低地平线角做 lerp 即可拾升地平线：

shc = lerp(lowHorizonCos, shc, w);          // w=1 时完全抬高, w=0 时保持低值
horizonCos = max(horizonCos, shc);          // 取所有采样中最高的地平线角

Horizon Bias：将地平线向未遮蔽方向偏移，减少平面自遮挡：

horizonCos0 = max(horizonCos0, cos(n + HALF_PI - _HorizonBias));
horizonCos1 = max(horizonCos1, cos(n - HALF_PI + _HorizonBias));

Horizon 角 clamp + 解析积分： $h_0 = n + \mathrm{clamp}(h_0-n,\ -\pi/2,\ \pi/2)$ （同理 $h_1$ ），然后套用闭式余弦积分公式——GTAO 论文 interior cosine integral：

V_{slice} = \lVert\vec n_\perp\rVert\cdot\frac{\cos n + 2h\sin n - \cos(2h - n)}{4}\Big|_{h=h_0,h_1}

最终可见度对切片取均值并 clamp：

visibility /= SLICE_COUNT;
visibility = max(0.03, visibility);

能量守恒：val/4 是 $1/(2\pi)$ 半球积分离散近似的一阶因子， $\lVert\vec n_\perp\rVert$ 补偿法线投影到切片平面后的长度损失，保证面朝视线时 $V\to 1$ 。

3.1.3 采样方向生成：Hilbert + R2

用 Hilbert 曲线（6 级）把像素 (x,y) 映射为一维 index，使相邻像素噪声相位连续（减少 NaNs/闪烁），再以 frac(0.5 + index * r2) 生成 [0,1)² 低差异序列（R2 golden-ratio）。localNoise.x 驱动切片相位，localNoise.y 驱动步内抖动（stepNoise = frac(noiseSample + (slice + step*Nstep)*0.61803)）。Temporal 模式时叠加 288*(frameIndex%64) 逐帧偏移。

3.1.4 双边模糊与双线性上采样

半分辨率 AO 需双边模糊 + 双线性上采样回全分辨率。BlurHorizontalMain / BlurVerticalMain 各做 29-tap 高斯，权重同时受法线与深度调制，防止 AO 跨几何边缘泄漏：

float normalWeight = pow(saturate(dot(centerVS, sampleVS)), 4.0);
float depthWeight  = 1.0 - saturate(abs(center.w - sample.w) * 300.0);
float weight = normalWeight * depthWeight * gaussWeight[offset];

groupshared float4 aoNormalDepthForBlur[] 在 64 线程组内缓存。上采样阶段根据 subpixelBias 做双线性插值（lerp(thisAO, leftAO/topAO, lerpVal)），平滑恢复全分辨率。

3.2 Multi-Bounce：补偿多次反弹光源

3.2.1 原理：从 AO 到多重反弹

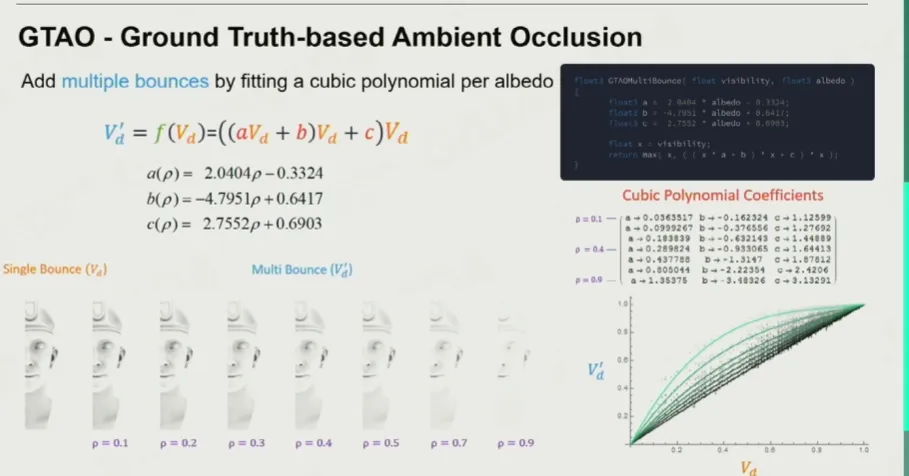

来自Games104：一个神秘的多项式 GTAO 输出的 visibility 是单次遮蔽率。当 visibility = 1，完全未遮蔽；visibility = 0.3 时，环境光被压暗到 30%，像素变成深灰色。但物理上，遮挡面之间还会发生二次、三次漫反射反弹——红光墙面上的遮蔽区会从邻近墙面”借”到微弱的红色补光。GTAO 原始论文指出，把 visibility 直接乘进环境光等于假设所有被遮蔽的能量永远消失，这在明亮材质（albedo > 0.5）上会严重偏暗。

McGuire 等人的多项式拟合（“A Panorama of Ambient Occlusion”）给出了从单次 AO + albedo 近似多重反弹的闭式：已知可见度 $x$ 和表面反照率 $\rho$ ，多重反弹后的可见度 $f(x,\rho)$ 可通过三阶有理多项式拟合为 $f(x) = \max(x,\ ((x\cdot\vec a + \vec b)\cdot x + \vec c)\cdot x)$ ，其中系数 $(\vec a,\vec b,\vec c)$ 由 albedo 线性回归得出：

\vec a = 2.0404\,\rho - 0.3324,\qquad \vec b = -4.7951\,\rho + 0.6417,\qquad \vec c = 2.7552\,\rho + 0.6903

这个多项式 $f(x)$ 的含义是”考虑了多次反弹后被观测到的可见度”。它在 $x$ 较小时明显抬升，把 $f(x)$ 除以原始 $x$ （即 mbAO / max(ao, 0.08)），得到的就是颜色恢复系数（≥1，遮蔽越深恢复越强）。

3.2.2 关键代码

float3 GTAOComposite_MultiBounce(float visibility, float3 albedo)
{
    float3 a =  2.0404 * albedo - 0.3324;
    float3 b = -4.7951 * albedo + 0.6417;
    float3 c =  2.7552 * albedo + 0.6903;
    float3 x = saturate(visibility);
    float3 multiBounceVis = saturate(max(x, ((x*a + b)*x + c)*x));
    // 能量守恒: multiBounceVis / x = 颜色恢复系数 (≥1)
    return min(multiBounceVis / max(x, 0.08), 2.0);
}

几个必须得做 clamp防止特殊情况出现：

0.08 防止 visibility = 0 时除以零，把恢复系数封顶在 ~12.5×
min(..., 2.0) 硬截断极端情况（极低 AO + 高 albedo 时拟合外插可能超过 2）
最终合成：color *= lerp(1.0, colorRecovery, _GTAOCompositeParams.y)，mbStrength=0 即关闭

3.2.3 在管线中的位置

Multi-Bounce 在 GTAOCompositePass 的 Frag 中位于 SSDO bounce 之后执行——先加法注入反弹光，再乘法恢复颜色。核心灰度 GTAO 路径完全不受影响：Multi-Bounce 仅是一个独立的、可开关的后期颜色增强层，输入是已照亮场景 + 已计算完毕的 AO 纹理。

3.3 SSDO：屏幕空间漫反射反弹

3.3.1 原理&Showcase

是一种针对AO的改进，获得更优化的ao表现，其效果更接近ray tracing。 DO的逻辑更接近Path Tracing，从出发点开始迭代。模拟光线从附近表面反弹后的颜色溢出（Color Bleeding），不仅变暗，还能看到颜色。
从这种逻辑上讲：AO的间接光照来源于远处(环境光)，DO的间接光照来源于近处的反射;我们更关注间接反射部分光照的亮度，将其被遮挡部分面对应ShadingPoint的贡献积分加和

SSDO效果常被集成优化。虽然直接提及“SSDO”的情况变少但它的核心思想——在屏幕空间内模拟间接光（颜色溢出）已经被集成到更高级的全局光照解决方案中。许多游戏和引擎的综合光照系统，就包含了类似SSDO的优化，本showcase中为了将加法补偿ao区域的颜色值回复，在对应的cutain前布置对应颜色的点光源做lighting来进行对应的效果反馈。

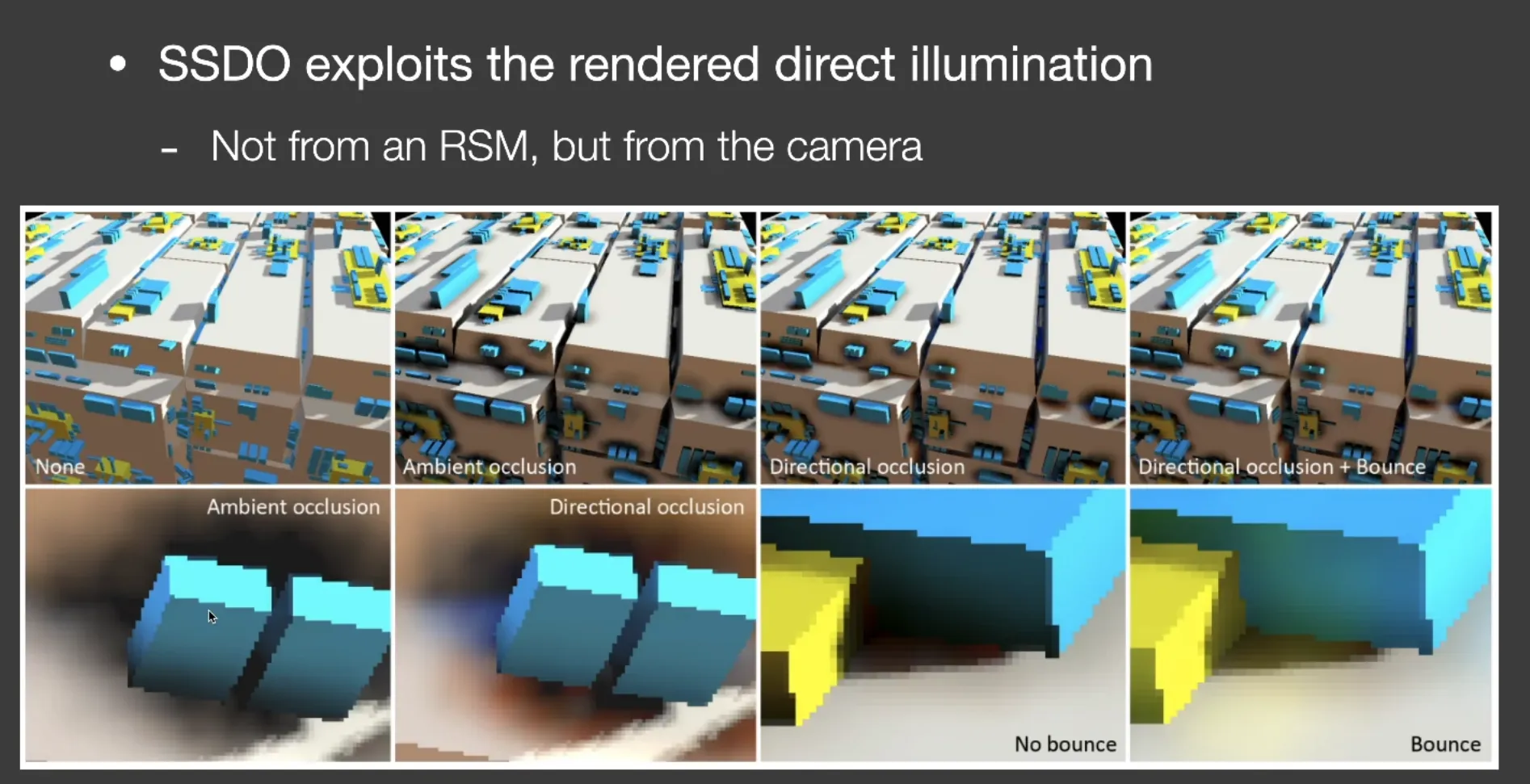

下图为SSDO的主要补偿位置，主要将间接光和部分侧面相关的光线能量加以补偿；这里提供了过多的补偿，会加算到表现的showcase中，主要为了能够更好的体现哪里是收到SSDO的补偿

3.3.2 采样策略

GTAO_ComputeSSDO 在 12 个固定方向 ring 上采样 sampleCount 个点（默认 6）。采样设计：

环形分布：ring = 0.45 + 0.55*(i+0.5)/sampleCount，采样半径从 0.45 线性递增到 1.0，覆盖近邻到远处；
固定方向集：12 个均匀角度的 float2 方向，避免噪声闪烁；
屏幕像素半径：radius 由 _GTAOSSDOParams.y 控制（默认 24px），乘以 texel size 换算为 UV；
拒绝无效采样：超出深度边界或天空盒的样本直接 continue。

3.3.3 权重设计（三重调制）

每个采样点对反弹光的贡献由三个权重共同决定：

w = w_{depth} \cdot w_{normal} \cdot occlusion_{sample}

深度权重 $w_{depth}$ ：saturate(1 - |eyeDepth_c - eyeDepth_s| * 2.0)——视线深度差 > 0.5m 即权重归零，防止前景像素给背景”打光”或反过来；
法线权重 $w_{normal}$ ：pow(saturate(dot(N_c, N_s)*0.5+0.5), 2)——法线越平行权重越高，防止垂直面之间互相漏光；
样本遮蔽度：occlusion_sample = 1 - AO(sampleUV)——遮蔽越深的区域”发光”越少，越不可能提供反弹光（自身在阴影里）。

累积后取均值、乘以 albedo * occlusion * intensity 做颜色导向着色，ssdoMaxContribution 硬截断防白爆。

3.3.4 与 Multi-Bounce 的区别

	Multi-Bounce	SSDO
操作类型	乘法（颜色拉伸）	加法（能量注入）
信息源	仅当前像素的 AO + albedo	周围像素的场景颜色
受几何影响	无	依赖深度/法线拒止
典型用途	防止遮蔽区死灰	模拟彩色遮蔽面的环境补光

这两者是相对来说都是为了处理ao只模拟了单次阴影遮挡的问题，可以说两者是不互斥的——代码中 SSDO 先执行用于补偿其他光的注入，Multi-Bounce 再在 SSDO 叠加后的颜色上做恢复，恢复的是由gtao过度加暗的部分。

3.3.5 关键代码

float3 GTAOComposite_ComputeSSDO(float2 uv, float centerAO, float3 albedo)
{
    float occlusion = 1.0 - centerAO;
    float radiusPx  = max(_GTAOSSDOParams.y, 1.0);
    int sampleCount = (int)(_GTAOSSDOParams.z + 0.5);

    float3 bounce = 0; float weightSum = 0;
    for (int i = 0; i < 12; ++i) {                  // 12个固定方向
        if (i >= sampleCount) break;
        float ring  = 0.45 + 0.55 * (i+0.5) / sampleCount;
        float2 offset = directions[i] * radiusPx * ring * _MainTex_TexelSize.xy;
        float2 sampleUV = saturate(uv + offset);

        float weight = DepthWeight(rawDepth, sampleDepth)
                     * pow(saturate(dot(Nc, Ns)*0.5+0.5), 2)
                     * (1.0 - AO(sampleUV));
        bounce += SampleSceneColor(sampleUV) * weight;
        weightSum += weight;
    }
    bounce = (weightSum > 1e-4) ? bounce / weightSum : 0;
    bounce *= albedo * occlusion * _GTAOSSDOParams.x;         // albedo导向着色
    return min(bounce, _GTAOSSDOParams.w);                    // 硬截断防白爆
}

4. 执行时机与 URP 注入实际

这里直接参考类似SSAO的实现，直接将其对应的注入时机采用相同相同的插入。 GTAO 在 URP 中以 ScriptableRendererFeature 方式注入，不与任何材质耦合。

它通过三个 Pass 在不同管线阶段完成计算、调试与合成。本章以 URP Forward 与 Deferred 两条路径分别展开，精确描述每个 Pass 所处管线时间点、输入/输出 RT 的生命周期，以及数据依赖拓扑。

4.1 URP 整帧时序与 Pass 插入点

Deferred 路径（GTAO 标准路径，AO 在同一帧被光照消费）：

══════════════════════════════════════════════════════════════════════════
Time ──────────────────────────────────────────────────────────────►
                           URP Deferred 一帧

 (1) BeforeRenderingOpaques
       ├─ Depth PrePass  →  _CameraDepthTexture ✓ 写就

 (2) DrawOpaqueObjects (Deferred)
       ├─ GBuffer 写入:
       │   _GBuffer0 (BaseColor.rgb)
       │   _GBuffer1 (SpecularColor.rgb + Smoothness.a)
       │   _GBuffer2 (WorldNormal + LightingModel)
       │   _GBuffer3/4 ...
       │
 (3) ★ AfterRenderingGbuffer ★                                   [Pass A]
       │  ┌─ GTAORenderPass.Execute ──────────────────────────┐
       │  │  OnCameraSetup                                    │
       │  │    分配: _GTAOBuffer (half², R16G16B16A16)         │
       │  │          _HorizontalBlurBuffer (full×half)         │
       │  │          _VerticalBlurBuffer (full²)               │
       │  │          _VisualizeBuffer (full²)                  │
       │  │                                                    │
       │  │  [Profilers: GTAO Pass]                            │
       │  │  DoGTAOCalculation:  GTAOMain  dispatch            │
       │  │    _CameraDepthTexture → _GTAOBuffer                │
       │  │                                                    │
       │  │  [Profilers: Blur Pass]                            │
       │  │  DoBlur:  BlurHorizontalMain  dispatch             │
       │  │           BlurVerticalMain    dispatch             │
       │  │    _GTAOBuffer → _HorizontalBlurBuffer             │
       │  │                → _VerticalBlurBuffer (全分辨率 AO)  │
       │  │                                                    │
       │  │  [可选 Profilers: Temporal Pass]                    │
       │  │  DoTemporal: TemporalFilterMain dispatch            │
       │  │    _VerticalBlurBuffer + historyRT[read]           │
       │  │       → historyRT[write]  (ping-pong 持久 RT)      │
       │  │                                                    │
       │  │  [Profilers: Visualize Pass]                       │
       │  │  DoOutputAO: VisualizeMain dispatch                │
       │  │    verticalBlur(or history[write]) → _VisualizeBuffer│
       │  │                                                    │
       │  │  SetGlobalTexture(_ScreenSpaceOcclusionTexture,    │
       │  │    _VisualizeBuffer)                                │
       │  │  SetGlobalVector(_AmbientOcclusionParam, ...)       │
       │  │  SetKeyword(_SCREEN_SPACE_OCCLUSION, true)  ← 关键 │
       │  └───────────────────────────────────────────────────┘
       │
 (4) DrawOpaqueObjects (Deferred Lighting)
       ├─ 延迟光照 Pass 逐像素:
       │   从 GBuffer 读取 BRDF 参数
       │   采样 _ScreenSpaceOcclusionTexture ★
       │   环境光 *= AO_visibility        ← AO 当前帧消费 ✓
       │
 (5) AfterRenderingOpaques
       ├─ Skybox、Transparents、Decals 等

 (6) ★ BeforeRenderingPostProcessing ★
       │  ┌─ [若 debugAOToScreen]                              [Pass B]
       │  │  GTAODebugBlitPass.Execute
       │  │    Blit(_VisualizeBuffer → cameraColorTarget)       ← 覆盖屏幕
       │  │    return (跳过 Composite 与 PostProcess)
       │  │
       │  └─ [若 MB/SSDO]                                      [Pass C]
       │     GTAOCompositePass.Execute
       │       Blit(scene → temp), 获取 _MainTex
       │       采样 _GTAO_AOTexture (即 _VisualizeBuffer)
       │       采样 _GBuffer0(albedo), _GBuffer2(法线)
       │       Frag: SSDO bounce → MultiBounce → 叠加 → 屏幕
       │       采样 _CameraDepthTexture (SSDO 深度拒止)
       │
 (7) Post-Processing (Bloom, Tonemapping 等)

 (8) AfterRendering → FinalBlit → Present
══════════════════════════════════════════════════════════════════════════

简单来说，流程就是： Depth Prepass(1) → GTAORenderPass(3) 读深度写 AO → Deferred Lighting(4) 读 AO 压暗 → CompositePass(6) MB/SSDO 颜色增强。AO 在同帧内完整闭环。

Forward 路径（AO 在同帧不透明不消费，但在 Composite / 下一帧 Opaques 生效）：

══════════════════════════════════════════════════════════════════════════
URP Forward 一帧

 (1) Depth PrePass → _CameraDepthTexture

 (2) DrawOpaqueObjects (Forward Lit)
       └─ URP Lit Shader 中检查 _SCREEN_SPACE_OCCLUSION
            本帧首次执行时 keyword 可能尚未设置 (取决执行时序) ✓/✗

 (3) ★ GTAORenderPass @ AfterRenderingGbuffer ★  [Pass A]
       └─ 同 Deferred 流程 → 设置 _ScreenSpaceOcclusionTexture

 (4) Skybox / Transparents / PostProcess ← 非 Opaque Pass 可消费 AO
       └─ Transparent Lit 内若采样 _ScreenSpaceOcclusionTexture 则当前帧可用

 (5) ★ CompositePass @ BeforeRenderingPostProcessing ★  [Pass C]
       └─ MB/SSDO 直接读 AO 并合成 (AO 当前帧已存在 ✓)

 (6) Post-Processing → Present
══════════════════════════════════════════════════════════════════════════

Forward vs Deferred 差异：Deferred 路径是 GTAO 的原生路径——AO 计算位于 GBuffer 写入与 Deferred Lighting 之间，同帧即被光照消费； Forward 路径下 GTAO 仍正常计算并挂载至全局纹理，但 DrawOpaqueObjects 中的光照计算在 GTAOMain 之前执行。因此 Forward 场景下 Opaque 对象可能采样到上一帧的 AO（帧间延迟一帧）；Composite Pass 与 Transparents 则始终消费当前帧 AO。

4.2 三个 Pass：职责、输入、输出

Pass	Insert Point	职责	输入	输出	RT 生命周期
GTAORenderPass (A)	`AfterRenderingGbuffer`	GTAO 计算 + Temporal 去噪 + 挂载到 URP 全局 SSAO	`_CameraDepthTexture`	`_VisualizeBuffer` → `_ScreenSpaceOcclusionTexture`	4 张临时 RT：`OnCameraSetup` 分配，`OnCameraCleanup` 释放；`historyRT[2]` 持久跨帧
GTAODebugBlitPass (B)	`BeforeRenderingPostProcessing`	调试：把 AO 灰度图 blit 到屏幕	`_VisualizeBuffer` (复用 Pass A 的 RT)	`cameraColorTarget`	复用 Pass A 的临时 RT，不自行分配
GTAOCompositePass (C)	`BeforeRenderingPostProcessing`	Multi-Bounce 颜色恢复 + SSDO 反弹	场景颜色、`_VisualizeBuffer`、`_GBuffer0/2`、深度	`cameraColorTarget` (覆盖)	仅分配 1 张暂存 RT 做 Blit 拷贝，随即释放

入队条件（GTAORendererFeature.AddRenderPasses）：

Pass A 始终入队（当 isActive && computeShader != null）；
Pass B 替代 C 入队（当 debugAOToScreen 开启 ——— 跳过 Post Process 直接看灰度 AO）；
Pass C 不入队（当 debugAOToScreen 开启或 RequiresComposite() 为 false ——— 即 MB 与 SSDO 均关闭时）。

4.3 RT 分配策略

// OnCameraSetup: 从大到小顺序分配, 确保复用时不浪费显存
desc.graphicsFormat = GraphicsFormat.R16G16B16A16_SFloat;  // 统一格式
desc.enableRandomWrite  = true;
desc.depthBufferBits    = 0;   // 不需要深度附着
desc.msaaSamples        = 1;   // Compute 只能用非 MSAA

cmd.GetTemporaryRT(visualizeTextureID,    desc);           // full²
cmd.GetTemporaryRT(verticalBlurTextureID, desc);           // full²  (BlurVertical 写目标)
desc.height = downsampleRes.y;
cmd.GetTemporaryRT(horizontalBlurTextureID, desc);         // full × half
desc.width  = downsampleRes.x;
cmd.GetTemporaryRT(gtaoTextureID, desc);                   // half²  (GTAOMain 写目标)

// 历史 RT: 持久, 不受 TemporaryRT 影响, 分辨率变更时重建
private RenderTexture[] historyRT = new RenderTexture[2];
void EnsureHistoryRT() {
    for (int i=0; i<2; i++) {
        if (historyRT[i] == null || historyRT[i].width != fullRes.x ...) {
            historyRT[i] = new RenderTexture(fullRes.x, fullRes.y, 0, ARGBHalf)
                { enableRandomWrite = true, name = "_GTAOHistory" + i };
            historyRT[i].Create();
        }
    }
}

内存估算（1920×1080、半分辨率、R16G16B16A16_SFloat = 8 bytes/pixel）：

RT	分辨率	字节	备注
`_GTAOBuffer`	960×540	~4.1 MB	半分辨率
`_HorizontalBlurBuffer`	1920×540	~8.3 MB	中间缓冲
`_VerticalBlurBuffer`	1920×1080	~16.6 MB	全分辨率 AO
`_VisualizeBuffer`	1920×1080	~16.6 MB	最终输出
`historyRT[2]`	1920×1080×2	~33.2 MB	Temporal 专用，持久
合计		~78.8 MB (峰值, Temporal 开启) / ~45.6 MB (峰值, Temporal 关闭)

4.4 全局 SSAO 关键字接入

// GTAORenderPass.DoOutputAO — 将 GTAO 挂载到 URP, 不改任何材质
if (enableAO && intensity > 0.0f) {
    cmd.SetGlobalTexture(_SSAOTextureID, visualizeTextureID);           // _ScreenSpaceOcclusionTexture
    cmd.SetGlobalVector(_AmbientOcclusionParamID,
        new Vector4(0f, 0f, 0f, directLightingStrength.value));         // xyz=未用 w=直射光强度
    CoreUtils.SetKeyword(cmd, "_SCREEN_SPACE_OCCLUSION", true);
}

URP Lit 着色器检测到 _SCREEN_SPACE_OCCLUSION 后自动采样 _ScreenSpaceOcclusionTexture，在最终的环境光项上乘以 visibility。_AmbientOcclusionParam.w（由 directLightingStrength 填入）控制对直接光分量的压暗程度。OnCameraCleanup 关闭关键字、释放 4 张临时 RT，防止污染后续 Camera 或 Frame。直接从这个地方进行实现就可以，开启关键字主要是为了让shader能够正确采样ao。

5. 实现细节与关键部分代码

5.1 GTAOMain：从深度到可见度

GTAOMain 是 Compute Shader 的主内核（16×16 线程组），下面是完整的关键计算流程拆解。

5×5 深度缓存：通过 CacheDepthForNormal 填入 groupshared，每次进 2 像素（cacheIndex*2），GroupMemoryBarrierWithGroupSync 后统一读取：

// 缓存：每个线程贡献2个像素
int cacheIndex = groupIndex * 2;
if (cacheIndex < CACHED_DEPTH_FOR_NORMAL_SIZE-1) {
    CacheDepthForNormal(groupCacheStartPos, cacheIndex,   subpixelBias);
    CacheDepthForNormal(groupCacheStartPos, cacheIndex+1, subpixelBias);
}
GroupMemoryBarrierWithGroupSync();
// 读取：直接用 GTAO_THREAD_GROUP_SIZE 内索引
float depthC = GetDepthForNormal(threadPos);

法线重建（见 §3.1.1 HLSL 片段）。关键点：H=(depthL,depthR,depthL2,depthR2) 的四元组对比，选出更可信的差分方向，避免深度断裂处法线翻转。

采样半径换算：

float effectRadius = _SampleRadius;
float falloffRange  = effectRadius * _FalloffRange;         // 衰减区间长度
float falloffMul    = -rcp(falloffRange);                   // w = saturate((R-dist)/fR)
float falloffAdd    = 1.0 - (effectRadius-falloffRange)*falloffMul;  // = R/(fR)
float screenSpaceRadius = effectRadius * _TextureSize.y * (-UNITY_MATRIX_P._m11)
                        / (2.0 * LinearEyeDepth(depthC, _ZBufferParams));
float minS = 3.0 / screenSpaceRadius;  // pixelTooCloseThreshold=3.0, 排斥近邻采样

切片循环中的 step 采样：每个 step 输出两侧（+sampleOffset / -sampleOffset）的 shc = cos(h)，经 falloff 加权与 horizon bias 后积分：

for (float step = 0; step < STEPS_PER_SLICE; step++) {
    float stepNoise = frac(noiseSample + (slice + step*SLICE_COUNT) * 0.6180339887);
    float s = pow((step + stepNoise)/STEPS_PER_SLICE, sampleDistributionPower) + minS;

    float2 sampleOffset = round(s * omega) * _TextureSize.zw;  // 整像素偏移防subpixel闪烁
    float3 samplePos0 = GetViewSpacePos(uv + sampleOffset);
    float3 samplePos1 = GetViewSpacePos(uv - sampleOffset);

    float weight0 = saturate(length(samplePos0-pixCenter) * falloffMul + falloffAdd);
    float horizonCos0 = max(horizonCos0, lerp(lowHorizonCos0, dot(sampleHorizonVec0,viewVec), weight0));
    // 同理 horizonCos1 ...
}

闭式积分：将地平线角 clamp 后代入 GTAO 论文公式：

// h0 = n + clamp(acos(horizonCos0)-n, -HALF_PI, HALF_PI)
// 同理 h1 (负向)
float val0 = (cosNorm + 2.0*h0*sin(n) - cos(2.0*h0 - n)) / 4.0;
float val1 = (cosNorm + 2.0*h1*sin(n) - cos(2.0*h1 - n)) / 4.0;
visibility += projectedNormalVecLength * (val0 + val1);

最终 visibility = max(0.03, visibility / SLICE_COUNT)，可见度 clamp 在 3% 防止完全死黑。

5.2 双边模糊与上采样

BlurHorizontalMain（BLUR_THREAD_GROUP_SIZE=64,1,1）缓存 AO+法线+深度后用 29-tap 高斯做水平模糊，CacheGaussianBlur 中对每个偏移 i 计算 GetWeight(center, sample)*gauss[i+14]。核心 getWeight 的实现（关键参数均已调优过）：

float GetWeight(float4 center, float4 samplePoint) {
    // 前两个分量编了 normalVS.xy*0.5+0.5 → 解码为视空间单位法线
    float4 unpacked = float4(center.yz, samplePoint.yz) * 2.0 - 1.0;
    float3 centerVS = float3(unpacked.xy, sqrt(max(0, 1-dot(unpacked.xy,unpacked.xy))));
    float3 sampleVS = float3(unpacked.zw, sqrt(max(0, 1-dot(unpacked.zw,unpacked.zw))));
    float normalWeight = pow(saturate(dot(centerVS, sampleVS)), 4.0);
    float depthWeight  = 1.0 - saturate(abs(center.w - samplePoint.w) * 300.0);
    return normalWeight * depthWeight;
}

上采样利用 subpixelBias 做双线性插值：

float2 signVal = sign(thisSubpixelBias - subpixelBias);   // (0,0) 固定→signVal=(0,0)
float thisAO = GetAOForBilinear(threadPos);
float leftAO = GetAOForBilinear(threadPos + signVal.x);   // 相邻像素
float finalAO = lerp(thisAO, leftAO, abs(thisSubpixelBias-subpixelBias) / (float)downFactor);

BlurVerticalMain 结构对称，维度 (1,64,1)，产出的 _VerticalBlurBuffer 即为全分辨率模糊 AO。

5.3 TemporalFilter：方差裁剪

void TemporalFilterMain(uint3 dispatchThreadID : SV_DispatchThreadID) {
    // 3×3 邻域统计均值/方差
    float m1=0, m2=0;
    for (y=-1..1) for (x=-1..1) {
        float s = _GTAOTexture[clamp(coord+int2(x,y), 0, maxCoord)].r;
        m1 += s;  m2 += s*s;
    }
    m1 /= 9; m2 /= 9;
    float sigma = sqrt(max(0, m2 - m1*m1));
    float lo = m1 - sigma * _VarianceClampScale;
    float hi = m1 + sigma * _VarianceClampScale;

    float histVis = clamp(_HistoryTexture[id].r, lo, hi);
    float result = lerp(curVis, histVis, _TemporalBlend);
    _RW_VisualizeTexture[id] = result;
}

不使用重投影，仅同屏坐标历史做方差约束的 lerp。若 temporalBlend=0.9、clampScale=1.0，收敛约需 10-15 帧，运动物体无明显拖影。

5.4 Multi-Bounce Composite

GTAOMultiBounce 在 GTAOComposite.shader 的 Frag 中，以乘法形式作用于已照亮场景。输入：前面步骤算好的 AO（从 _GTAO_AOTexture 采样）和 albedo（从 _GBuffer0 采样）。

多项式拟合 + 能量守恒除法：MultiBounce(ao, albedo) 输出的是”multiple-bounce visibility”，除以原始 ao 得到颜色恢复系数：

float3 GTAOComposite_MultiBounce(float vis, float3 albedo)
{
    float3 a =  2.0404*albedo - 0.3324;
    float3 b = -4.7951*albedo + 0.6417;
    float3 c =  2.7552*albedo + 0.6903;
    float3 x = saturate(vis);
    return saturate(max(x, ((x*a+b)*x+c)*x));       // multi-bounce visibility
}

// Frag 中:
float3 color = scene.rgb;
if (multiBounceOn) {
    float3 mbVis = MultiBounce(ao, albedo);
    float3 recovery = mbVis / max(ao, 0.08);          // >1 表示恢复比原始更亮
    color *= lerp(1.0, min(recovery, 2.0), mbStrength);
}

三个关键 clamp：

max(vis, ((vis*a+b)*vis+c)*vis) — 确保恢复系数 ≥ 原始可见度（即不会让 AO 更暗）
max(ao, 0.08) — 防止 visibility ≈ 0 时除以零产生 NaN
min(recovery, 2.0) — 防止极低 AO + 高 albedo 组合下拟合外插爆炸

Multi-Bounce 的乘法性质使其不影响未遮蔽区;（ao≈1 时 recovery≈1，lerp(1,1,strength)=1），只在遮蔽区起作用。利用MultiBounce的混合逻辑，我们可以将gtao影响角度的扩散区域放大，且可以通过软边缘加强乘法的补偿强度将阴影变得更为明锐。

Multi-Bounce Comparision

针对不同的multi bounce，由于更多的阴影分布，将泛区域的光照修正了大部分，因此阴影的边缘会出现更多更为阴影清晰的边界。

Multi Off：

Multi On：

5.5 SSDO Composite

GTAOComposite_ComputeSSDO 以加法形式叠加到场景颜色。完整合成逻辑在 Frag 中先执行 SSDO、再执行 Multi-Bounce：

half4 Frag(Varyings input) : SV_Target {
    float4 scene = SAMPLE_TEXTURE2D_X(_MainTex, sampler_MainTex, input.uv);
    float  ao    = GTAOComposite_SampleAO(input.uv);
    float3 albedo = GTAOComposite_SampleAlbedo(input.uv);

    // === 阶段1: SSDO 反弹 (加法, 可选) ===
    float3 ssdo = 0;
    if (ssdoOn || debugSSDO)
        ssdo = GTAOComposite_ComputeSSDO(input.uv, ao, albedo);
    if (debugSSDO) return float4(ssdo, 1);          // debug模式直接输出bounce

    // === 阶段2: Multi-Bounce 颜色恢复 (乘法, 可选) ===
    float3 color = scene.rgb;
    if (multiBounceOn) {
        float3 recovery = MultiBounce(ao, albedo) / max(ao, 0.08);
        color *= lerp(1.0, min(recovery, 2.0), mbStrength);
    }

    // === 阶段3: 叠加 ===
    color += ssdo;                                   // 加法注入反弹光
    return float4(color, scene.a);
}

执行顺序的理由：SSDO 先算 bounce（依赖于周围像素的照亮颜色），Multi-Bounce 再在 bounce 叠加后的结果上做颜色恢复——这样反弹光也会被”恢复”到多重反弹的物理亮度。

SSDO 采样权重构成（三重调制，§3.3.3 详细推导过）：

float sampleOccl  = 1.0 - AO(sampleUV);
float depthWeight = saturate(1 - abs(LinearEyeDepth(depthCenter) - LinearEyeDepth(depthSample)) * 2.0);
float normalWeight = pow(saturate(dot(normalCenter, normalSample)*0.5 + 0.5), 2);
float weight      = depthWeight * normalWeight * sampleOccl;

Output clamp：最终 bounce 被限制在 maxContribution（默认 0.25），以防止在极亮区域因多次累积导致白爆。这个值随 _GTAOSSDOParams.w 可调。

5.6 落地时的一些修正点

本节记录本工程在落地 XeGTAO 参考实现后遇到的假阴影与视觉伪影，以及对应修复策略（均已硬编码进 GTAOComputeShader.compute）。

逐帧 ghosting / 拖影：原始 XeGTAO 用 subpixelIndex = frameIndex % (down²) 做逐帧像素内抖动（sub-pixel jitter），配合 TAA 帧间混合消噪。本工程不依赖 TAA，改为 subpixelBias = int2(0,0) 固定采样位置，确保每帧所有像素的采样相位完全不变，杜绝静止摄像机下的拖影。

平面自遮挡（self-occlusion）：原始 pixelTooCloseThreshold = 1.3 导致平地上的采样点被视为”遮蔽几何”的概率偏高，出现条纹状暗斑。经逐参数测试后改为 pixelTooCloseThreshold = 3.0（即 minS = 3.0/screenSpaceRadius），同时间 _HorizonBias = 0.1 把地平线函数的最小值向未遮蔽方向偏移，双管齐下消除平面假阴影。

AO 跨越深度边界：原始 GetWeight 中深度拒止系数为 100（1-saturate(|dC-dS|*100)），在远景薄壁/近景遮挡交界处 AO 仍会跨越深度跳变。提升至 300：深度 1cm 差的权重降至 0，只剩法线权重起作用。

AO 沿硬边缘扩散：原始法线拒止用 dot(centerNormal, sampleNormal) 在 edge 两侧仅轻微衰减，模糊后的 AO 在棱线两侧溢出。改为 pow(dot(centerNormal, sampleNormal), 4.0)，二次方差把权重在角度差 > 40° 时压到接近 0。

寄存器压力（X4714）：原 32×32=1024 线程组每线程寄存器预算仅约 16，GTAOMain 内巨大的切片+step 内循环 + 多个 groupshared 变量导致 SM 占用率不足。线程组降到 16×16=256，寄存器预算升至约 64，occupancy 提升 2-3 倍。

6. References

Jorge Jimenez, Xian-Chun Wu, Angelo Pesce, Adrian Jarabo. “Practical Real-Time Strategies for Accurate Indirect Occlusion.” SIGGRAPH 2016. — GTAO PDF
Intel, Anton Sochenov et al. “XeGTAO — Ground Truth Ambient Occlusion.” Intel Game Tech. — 工业级开源参考（Hilbert+R2、Horizon Bias）。 GitHub
Morgan McGuire et al. “A Panorama of Ambient Occlusion / Polynomial Multi-Bounce Approximation.” — §3.2 Multi-Bounce 多项式拟合来源。
Unity Technologies. “URP Scriptable Renderer Features & Screen Space Ambient Occlusion.” Unity Manual. — _ScreenSpaceOcclusionTexture、AfterRenderingGbuffer 集成依据。

You'll NeverWalk Alone
