广义有符号距离计算方法 Signed Heat Method

主要研究：Feng & Crane (2024) SIGGRAPH 论文进行深度解耦，直奔离散实现与工业界应用；涵盖传统 2D SDF 算法（暴力法/Saito/8SSEDT）、SHM 核心管线拆解、工程化复现与 GPU 加速实践。

1. Introduction

1.1 传统方案缺陷

传统方法：工业界计算有符号距离函数（Signed Distance Function, SDF）的标准管线通常遵循”修复-距离-标记”三步走策略。首先对输入几何进行显式修复（如 Poisson 重建、广义绕数 GWN 提取等值面），然后在修复后的闭合网格上计算精确无符号距离（如 MMP 算法或 Fast Marching），最后通过光线投射或绕数测试赋予符号。这套管线在 Autodesk Maya、Blender、Houdini 等主流 DCC 工具中已沿用超过二十年。问题所在：该传统方法存在三个致命缺陷：
第一，错误累积——重建阶段的误差会直接传播到最终 SDF，且无法回溯修正（GWN 的等值面提取 notoriously 困难，论文图 28 显示 12% 的示例存在超过 50% 面积误分类）。
第二，管线冗余——修复+距离+标记三个独立步骤的总成本约为本文方法的 10 倍（论文 9.5.3 节）。
第三，泛化能力缺失——传统方法严格依赖 watertight 输入，对孔洞、自交、噪声的容错率极低，且几乎无法处理非流形网格或曲面上的曲线。

1.2 解决方法 (The Solution)

核心机制：本文提出 Signed Heat Method (SHM)，将热方法从标量扩散（Unsigned Heat Method）扩展到向量扩散——在曲面上对输入几何的法向量进行短时时热扩散，通过平行传输保持方向一致性，归一化后得到 SDF 梯度场的最小二乘近似，最后求解 Poisson 方程重建 SDF。
带来的改变：该机制从根本上将 SDF 计算从”先修复再计算”的显式管线，转变为”在扩散过程中隐式补全”的 PDE 驱动管线。由于扩散的平滑插值特性，孔洞和断裂处的法向量会被邻近区域的法向量自然填充，无需显式重建。同时，整个算法收敛于求解两个稀疏线性系统，在网格拓扑不变时可离线预分解，将运行时成本降至单次前代/回代求解。

2. KeyWords

关键词 (Academic)	简单解释	在本算法中的具体职责
Connection Laplacian	带平行传输的向量拉普拉斯，复数 Hermitian 稀疏矩阵	Step I 的核心算子，确保向量在相邻切空间之间旋转传递时保持几何一致性
Crouzeix-Raviart (CR) Basis	以边中点为自由度（而非顶点）的分片线性基函数	为向量场提供足够自由度以编码径向对称场，使曲线源项可在单个三角形内离散化
Varadhan’s Formula	短时热核的对数渐近公式， $-\sqrt{t} \log k_t \sim d^2 / 4$	热方法的理论基础：扩散后的场梯度与真实距离梯度平行
Generalized Signed Distance (GSD)	对破损/不闭合几何仍保持良定义的广义有符号距离	算法输出：兼具 inside/outside 分类（比 GWN 更鲁棒）和真实距离值（可用于 Sphere Tracing）
Intrinsic Delaunay Triangulation	仅翻转边改善网格质量，不修改顶点坐标	提升 Connection Laplacian 数值稳定性，且不改变几何本身

3. Technical Breakdown

3.1 From Geometry To Liner

SHM 的核心洞察可以归结为一句话：把几何分析问题转换成线性代数问题。传统方法（如 Fast Marching）需要用优先队列逐波前推进，每一步都依赖局部几何决策，这导致算法在破损输入上容易”走错路”——一个局部的方向错误会沿着波前传播放大。SHM 选择了一条完全不同的路线：先用热扩散这个”全局平滑操作”收集所有法向量信息，然后用最小二乘拟合找到最匹配的距离函数。热扩散和最小二乘拟合在离散化后，恰好都对应求解稀疏线性系统。

具体而言，算法涉及两个形如 $Ax=b$ 的线性系统：

向量热扩散 (Step I)

$(M + t L_\nabla) \, X = X_0$

形如 $(M + t L_\nabla)$ 的部分组成矩阵：这个矩阵编码了”向量在网格上如何扩散”的规则。把它拆开看：

$M$ — 质量矩阵：一个对角阵，维度 $|E| \times |E|$ （ $|E|$ 是边数）。每条边 $ij$ 对应的对角元等于 $1/3$ 倍相邻三角形面积之和。它的物理意义是给不同边分配”权重”——面积大的区域边上有更多”质量”，扩散时变化更慢。在代码里就是一个 VectorXd 存对角线，或用 DiagonalMatrix。
$L_\nabla$ — Connection Laplacian：这是整个算法最特殊的矩阵，也是 SHM 区别于 Unsigned Heat Method 的关键。普通 cotan Laplacian 只处理标量（温度在顶点上扩散），而 Connection Laplacian 处理的是向量（法向量在切空间上扩散）。它的构建逻辑是：对每条边 $ij$ ，遍历所有包含这条边的三角形 $ijk$ ，计算 cotan 权重 $w = 2\cot\theta_k^{ij}$ （与标准 cotan Laplacian 一样），但关键在于非对角元要乘一个复数旋转因子 $r_{ij \to jk}$ 。这个复数表示：把向量从边 $ij$ 的局部坐标系旋转到边 $jk$ 的局部坐标系，需要转多少角度。具体来说： $r_{ij \to jk} = s \cdot e^{-i(\pi - \theta_k^i)}$ 其中 $\theta_k^i$ 是三角形 $ijk$ 在顶点 $i$ 处的角， $s \in \{+1, -1\}$ 表示两条边的相对定向是否一致。 为什么用复数：每条边的切空间是二维的，可以用一个复数 $a + bi$ 同时编码切向和法向分量（ $a$ 对应沿边方向， $b$ 对应垂直于边方向）。两个复数相乘正好实现了二维旋转——这正是平行传输的离散表达。使用复数编码后，原本每个非对角元需要存一个 $2 \times 2$ 实矩阵（4 个 float），现在只需要 1 个复数（2 个 float），存储和带宽减半。
$t = h^2$ — 扩散时间： $h$ 是边中点的平均间距。经验值， $t$ 过大导致过度平滑，过小退化为图距离。 $X_0$ ： $X_0$ 是源几何的法向量在 CR 基上的投影。对于位于面 $ijk$ 内的一条有向曲线段 $\gamma$ （从 barycentric 点 $p_A$ 到 $p_B$ ），它的法向量 $N_\gamma$ 需要”涂抹”到这个面的三条边上。以边 $ij$ 为例： $(X_0)_{ij} = \frac{|\gamma|}{|ijk|} \left( N_\gamma \cdot \hat{e}_{ij} + N_\gamma \cdot \hat{e}_{ij}^\perp \cdot i \right) \varphi_{ij}(m_\gamma)$

这里 $|\gamma|$ 是曲线段长度， $|ijk|$ 是三角形面积， $\hat{e}_{ij}$ 和 $\hat{e}_{ij}^\perp$ 分别是边方向和垂直方向的单位向量（构成边 $ij$ 的局部坐标系）， $\varphi_{ij}(m_\gamma)$ 是 CR 基函数在中点处的值。公式的直觉是：曲线越长、三角形越小、法向量越对齐边方向，对这条边的贡献就越大。 $X$ ： $X \in \mathbb{C}^{|E|}$ 是扩散后的向量场，存储在每条边上。它的方向近似于”从该点沿最短测地线回到源曲线时，源点法向量经过平行传输后的结果”。模长会随距离指数衰减，但方向保持清晰——这正是后续归一化步骤能恢复出有效梯度场的原因。

关键工程性质：矩阵 $(M + t L_\nabla)$ 在网格拓扑不变时是常数矩阵。只要网格不动（不增删顶点/边/面），这个矩阵就不用重建，可以一次性做 Cholesky 预分解，之后每次求解都是 $O(n)$ 的前代/回代。

Poisson 积分 (Step III)

$C \, \phi = \nabla \cdot Y$

系数矩阵 $C$ 是什么：标准的 cotan Laplacian，维度 $|V| \times |V|$ （ $|V|$ 是顶点数）。每个非对角元 $C_{i,j} = -\frac{1}{2}\sum_{ijk \succ ij} \cot\theta_k^{ij}$ ，对角元是所在行其他元素的负和。这是几何处理中最常用的离散 Laplacian，半正定，零空间由常数函数张成。

右端项 $\nabla \cdot Y$ 怎么来：Step II 把扩散向量场 $X$ 从边 averaging 到面中心，归一化得到单位向量场 $Y$ （ $|F| \times 3$ 的实数矩阵）。然后对每个顶点 $i$ 计算周围面片上的散度：

$(\nabla \cdot Y)_i = \frac{1}{2} \sum_{ijk \succ i} \left( \cot\theta_k^{ij} \, \vec{e}_{i \to j} + \cot\theta_j^{ki} \, \vec{e}_{k \to i} \right) \cdot Y_{ijk}$

这里 $Y_{ijk}$ 是面 $ijk$ 上的归一化向量（三维实向量）， $\vec{e}_{i \to j}$ 是从顶点 $i$ 指向 $j$ 的边向量。散度的物理意义是：向量场在某点是”发散”（源）还是”汇聚”（汇），Poisson 方程把散度场”积分”回势函数——这个势函数就是 SDF。

解 $\phi$ 是什么： $\phi \in \mathbb{R}^{|V|}$ 是每个顶点的广义有符号距离值。正号表示该点在源曲线的”外部”（法向量指向的一侧），负号表示”内部”。由于 cotan Laplacian 的零空间存在，解只确定到一个常数偏移，需要通过 Shift 操作将源曲线上的平均值归零。

后边实现的角度来看呢，矩阵 $C$ 同样是常数矩阵，支持离线预分解。论文使用 Eigen 的 SimplicialLDLT<SparseMatrix<double>>，预分解后每次求解也是 $O(n)$ 。

4. Algorithm Pipeline & Pseudo-code

4.1 管线架构图

SHM 算法的三步流水线大概如此，主要是想体现每步内部的子操作和数据流转： Step I — 向量热扩散 $(M + t L_\nabla) X = X_0$ ：将源曲线上的法向量 $N$ 扩散到整个网格。内部拆成三个子操作：

Build Operators（OFFLINE）：计算 cotan 权重，组装 Connection Laplacian $L_\nabla$ （Eq.9）和质量矩阵 $M$ （Eq.7），然后做 Cholesky 预分解。这一步只做一次，网格拓扑不变时永远不用重做。
Build Source（RUNTIME）：对每条曲线段 $\gamma$ ，将其法向量 $N_\gamma$ 投影到所在面的三条 CR 边基上（Eq.11），得到右端项 $X_0 \in \mathbb{C}^{|E|}$ 。
Solve（RUNTIME）：用预分解的 LDLT 做前代/回代， $O(|E|)$ 时间得到扩散后的向量场 $X \in \mathbb{C}^{|E|}$ 。 Step II — 归一化：对每个面，把三条边上的扩散向量平均到面中心，然后归一化为单位向量。输出 $Y \in \mathbb{R}^{|F| \times 3}$ ，这就是近似的 SDF 梯度方向。

Step III — Poisson 积分 $C \phi = \nabla \cdot Y$ ：将梯度场”积分”回势函数。同样拆成三个子操作：

Build C（OFFLINE）：组装 cotan Laplacian $C$ （Eq.10），Cholesky 预分解。
Divergence（RUNTIME）：对每个顶点计算归一化向量场的离散散度（Eq. 散度公式），得到右端项 $b \in \mathbb{R}^{|V|}$ 。
Solve + Shift（RUNTIME）：LDLT 求解后用 Shift 操作把源曲线上的平均值归零，输出 GSD $\phi \in \mathbb{R}^{|V|}$ 。

核心数据流： $N_\Omega \to X_0 \to X \to Y \to \phi$ ，维度变化为：曲线法向量 $\to$ 边的复数向量 $\to$ 面的单位向量 $\to$ 顶点的标量距离。

4.2 核心执行伪代码

// ============================================================================
// Signed Heat Method (SHM) — 广义有符号距离计算
// 输入: 三角形网格 M = (V, E, F)，源几何 Omega（有向曲线/点集）
// 输出: 顶点上的广义 SDF phi
// ============================================================================

// ---------------------------------------------------------------------------
// STEP I-a: 构建稀疏算子（OFFLINE，网格拓扑不变时只做一次）
// ---------------------------------------------------------------------------

// Algorithm 5 (Paper Section 5.4): 构建 Connection Laplacian
// 输入: halfedge mesh M（含内蕴量：边长、角）
// 输出: L_grad ∈ C^{|E| x |E|}，复数 Hermitian 稀疏矩阵
SparseMatrix<complex<double>> buildConnectionLaplacian(const Mesh& M) {
    SparseMatrix<complex<double>> L_grad(M.E, M.E);

    for (Face f : M.faces) {           // 遍历每个三角形面 pqr
        for (EdgeCirculator ec(f); ec; ++ec) {  // 面的三条边 ijk 的循环移位
            Edge ij = ec.current();
            Edge jk = ec.next();

            // cotan 权重：与普通 cotan Laplacian 计算方式相同
            double w = 2.0 * cot(angle_opposite(ij, f));  // Equation 6

            // edge rotation：边 ij 到边 jk 的最小旋转，复数编码
            complex<double> r = edgeRotation(ij, jk, f);   // Equation 8

            // 组装矩阵（Hermitian：L(i,j) = conj(L(j,i))）
            L_grad(ij, ij) += w;        // 对角元 += cotan 权重
            L_grad(jk, jk) += w;
            L_grad(ij, jk) -= w * r;    // 非对角元：权重 * 旋转
            L_grad(jk, ij) -= w * conj(r);  // Hermitian 对称
        }
    }
    return L_grad;
}

// Algorithm 6 (Paper Section 5.3): 构建 CR 质量矩阵
// 输出: M ∈ C^{|E| x |E|}，对角阵
SparseMatrix<complex<double>> buildCRMassMatrix(const Mesh& F) {
    SparseMatrix<complex<double>> Mmat(M.E, M.E);
    for (Face f : M.faces) {
        for (Edge e : f.edges) {
            Mmat(e, e) += area(f) / 3.0;  // Equation 7: 每个面贡献 1/3 面积给邻边
        }
    }
    return Mmat;
}

// Algorithm 7 (Paper Section 5.5): 构建 Cotan Laplacian
// 输出: C ∈ R^{|V| x |V|}，实数对称半正定
SparseMatrix<double> buildCotanLaplacian(const Mesh& M) {
    SparseMatrix<double> C(M.V, M.V);
    for (Face f : M.faces) {
        for (Halfedge h : f.halfedges) {
            Vertex i = h.tail(), j = h.tip();
            double w = 0.5 * cot(angle_opposite(h, f));  // Equation 10
            C(i, j) -= w;  // 非对角元
            C(i, i) += w;  // 对角元累加
        }
    }
    return C;
}

// 离线预分解（两个矩阵各分解一次）
SimplicialLDLT<SparseMatrix<complex<double>>> solver1(Mmass + t * L_grad);
SimplicialLDLT<SparseMatrix<double>> solver2(C_lap);

// ---------------------------------------------------------------------------
// STEP I-b: 求解向量热扩散（RUNTIME，每次源曲线变化时执行）
// ---------------------------------------------------------------------------

// Algorithm 11 (Paper Section 5.6): 构建源项 X_0
// 将有向曲线的法向量投影到 CR 边基上
Vector<complex<double>> buildSourceTerm(const Mesh& M, const Curves& Omega) {
    Vector<complex<double>> X0(M.E);
    X0.setZero();

    for (CurveSeg gamma : Omega.curves) {  // 遍历每条曲线段
        double len = barycentricLength(gamma, M);   // 曲线段长度
        complex<double> n = curveNormal(gamma, M);  // 法向量（复数编码）

        Halfedge h = sharedHalfedge(gamma.start, gamma.end, M);
        if (h.isValid()) {
            // 曲线沿边：仅贡献给该边
            X0[h.edge] += len * n;
        } else {
            // 曲线穿面：贡献给所在面的三条边（Algorithm 11, Eq. 11）
            Face f = sharedFace(gamma.start, gamma.end, M);
            BaryPoint mid = midpoint(gamma);
            for (Edge e : f.edges) {
                double phi_val = crBasisValue(e, mid, f);  // CR 基函数在中点值
                X0[e] += (len / area(f)) * n * phi_val;
            }
        }
    }
    return X0;
}

// Algorithm 2 (Paper Equation 12): 向量热扩散主求解
Vector<complex<double>> solveVectorHeatFlow(
    const Vector<complex<double>>& X0,
    SimplicialLDLT<...>& precomputed_solver   // 复用预分解器
) {
    // 单次前代/回代：O(n) 时间
    return precomputed_solver.solve(X0);  // 解: X_t ∈ C^{|E|}
}

// ---------------------------------------------------------------------------
// STEP II: 归一化（逐元素操作，完全可并行）
// ---------------------------------------------------------------------------

// Algorithm 3 (Paper Section 3.1): 面内平均 + 归一化
MatrixXd normalizeToFaces(const Mesh& M, const Vector<complex<double>>& X_t) {
    MatrixXd Y(M.F, 3);  // |F| x 3 实数矩阵

    for (Face f : M.faces) {
        Vector3d avg = Vector3d::Zero();
        for (Edge e : f.edges) {
            // 将复数 X_t[e] 解码为面 f 上的 3D 向量
            Vector3d tangent = edgeDirection(e, f);       // 沿边方向
            Vector3d normal = perpToFace(tangent, f);      // 垂直于边（在切平面内）
            Vector3d X_3d = X_t[e].real() * tangent + X_t[e].imag() * normal;
            avg += X_3d;
        }
        avg /= 3.0;
        Y.row(f.index) = avg.normalized();  // ||Y|| = 1，即近似距离梯度
    }
    return Y;
}

// ---------------------------------------------------------------------------
// STEP III: Poisson 求解（RUNTIME，复用预分解器）
// ---------------------------------------------------------------------------

// Algorithm 8 (Paper Section 5.5): 离散散度
Vector<double> computeDivergence(const Mesh& M, const MatrixXd& Y) {
    Vector<double> b(M.V);
    b.setZero();

    for (Vertex v : M.vertices) {
        for (Face f : v.faces) {
            Halfedge h_ij = halfedgeFrom(v, f);
            Halfedge h_ki = h_ij.prev();

            // 公式: 0.5 * (cot(θ_k) * e_ij + cot(θ_j) * e_ki) · Y_f
            double cot_k = cot(angle_opposite(h_ij, f));
            double cot_j = cot(angle_opposite(h_ki, f));
            Vector3d e_ij = edgeVector(h_ij);
            Vector3d e_ki = edgeVector(h_ki);

            b[v] += 0.5 * (cot_k * e_ij + cot_j * e_ki).dot(Y.row(f.index));
        }
    }
    return b;
}

// Algorithm 4 (Paper Equation 13): Poisson 主求解
Vector<double> solvePoisson(
    const Vector<double>& b,
    SimplicialLDLT<SparseMatrix<double>>& precomputed_solver
) {
    // 单次前代/回代：O(n) 时间
    Vector<double> phi = precomputed_solver.solve(b);

    // 处理零空间：将源曲线上的平均值归零（Algorithm 13）
    phi = shiftZeroLevelset(phi, Omega, M);
    return phi;  // 解: φ ∈ R^{|V|}
}

// ---------------------------------------------------------------------------
// 主入口（Algorithm 1）
// ---------------------------------------------------------------------------
Vector<double> computeSignedDistance(
    const Mesh& M, const Curves& Omega, double t,
    const SimplicialLDLT<...>& heat_solver,    // 预分解的 (M + t*L_∇)
    const SimplicialLDLT<...>& poisson_solver   // 预分解的 C
) {
    // Step I
    Vector<complex<double>> X0 = buildSourceTerm(M, Omega);
    Vector<complex<double>> X_t = heat_solver.solve(X0);

    // Step II
    MatrixXd Y_t = normalizeToFaces(M, X_t);

    // Step III
    Vector<double> b = computeDivergence(M, Y_t);
    Vector<double> phi = poisson_solver.solve(b);
    phi = shiftZeroLevelset(phi, Omega, M);

    return phi;  // 广义 SDF，存储在每个顶点上
}

5. 2D SDF：Methods

工业界生成二维 SDF是一个老生畅谈的话题；主要用于处理的是规则像素网格上的二值/灰度图，后者处理的是三角网格上的几何曲线。理解前者的方法演进，有助于更清晰地定位 SHM 填补了哪块空白。问题如下：给定一张 $W \times H$ 的二值图像（白色=前景=外部，黑色=背景=内部），求每个像素到最近边界的有符号欧氏距离。正号表示在前景区域外部，负号表示在背景区域内部。

5.1 暴力法：四重循环的 $O(n^4)$ 实现

暴力法的思路极其直接：对每个像素 $(x, y)$ ，遍历图像中所有其他像素 $(x_1, y_1)$ ，计算欧氏距离 $\sqrt{(x-x_1)^2 + (y-y_1)^2}$ ，维护最小值。由于需要分别计算”到最近前景点的距离”和”到最近背景点的距离”两套场，最终 SDF = 背景距离场 - 前景距离场。

5.1.1 复杂度推导

设图像分辨率为 $n \times n$ （ $n = \max(W, H)$ ）：

外层循环：遍历所有 $n^2$ 个像素
内层循环：对每个像素，遍历所有 $n^2$ 个像素求最近距离
距离计算：每次计算一次 sqrt 时间复杂度： $T(n) = n^2 \times n^2 \times O(1) = O(n^4)$ 空间复杂度：需要存储两套距离场 + 最终 SDF，即 $O(n^2)$ 。以 $n = 100$ 为例，总操作数约 $10^8$ 次——在 Python 中需要数十秒，即使 C++ 优化后也难以处理 $n > 200$ 的图像。这意味着一张 512x512 的纹理烘焙需要数小时，完全无法满足大批量的需求

5.1.2 优化：降采样暴力法

一种工程妥协是：假设源纹理为 $2000 \times 2000$ ，将其压缩到 $500 \times 500$ 的目标纹理。然后扫描一遍原始纹理，找到对应的目标像素，将点分为 inside/outside 两类，对每个点求最近的异类点的距离。这种方案将复杂度从 $O(N^4)$ 降低到 $O(N_{source}^2 \times N_{target})$ ，但仍远高于线性时间方法。

5.2 Saito 算法：行列分解的 EDT（ $O(n^3)$ ）

Saito 算法（1994）的核心洞察来自一个数学事实：二维欧氏距离变换可以分解为两次一维距离变换。具体来说，对于图像中的点 $(x, y)$ 到最近特征点的距离 $d(x, y)$ ，有： $d(x, y) = \min_{x'} \left[ (x - x')^2 + g(x', y)^2 \right]$ 其中 $g(x', y) = \min_{y'} |y - y'|$ 是在列 $x'$ 上到最近特征点的纵向距离。也就是说：

第一步（纵向）：对每一列 $x'$ ，做一次一维距离变换，得到 $g(x', y)$
第二步（横向）：对每一行 $y$ ，利用上一步的结果，求解 $\min_{x'} \left[ (x - x')^2 + g(x', y)^2 \right]$

第二步本质上是在每行上求一组抛物线 $f_{x'}(x) = (x - x')^2 + g(x', y)^2$ 的下包络。对于 $n$ 个抛物线，下包络可以在 $O(n)$ 时间内通过单调栈求得。

5.2.1 复杂度推导

第一步： $n$ 列，每列 $O(n)$ → $O(n^2)$
第二步： $n$ 行，每行需要对 $n$ 个抛物线求下包络 → naive 实现 $O(n^3)$ ，优化后 $O(n^2)$

Saito 原始实现的时间复杂度为 $O(n^3)$ ，因为第二步的抛物线下包络求解没有充分优化。后续改进（如 Meijster 1999）将整体优化到 $O(n^2)$ ，但这已经属于 8SSEDT 的范畴。

5.3 8SSEDT：两遍扫描动态规划（ $O(n^2)$ ）

8SSEDT（8-Signed Sequential Euclidean Distance Transform）由 Felzenszwalb 和 Huttenlocher 在 2012 年提出，是当前 2D 图像 SDF 生成的工业界金标准。它的核心思想同样基于抛物线下包络，但通过精心设计的两遍扫描顺序，将问题转化为局部邻居比较，实现真正的线性时间。

5.3.1 核心数据结构

8SSEDT 维护一个与图像同尺寸的网格，每个像素存储的不是距离值，而是到最近特征点的偏移向量 $(dx, dy)$ 。初始时：

前景网格（grid1）：前景像素（白色）设为 $(0, 0)$ ，背景像素设为一个极大值偏移（如 $(9999, 9999)$ ）
背景网格（grid2）：与 grid1 相反

最终 SDF = $\sqrt{dx_1^2 + dy_1^2} - \sqrt{dx_2^2 + dy_2^2}$ ，其中 $(dx_1, dy_1)$ 来自前景网格， $(dx_2, dy_2)$ 来自背景网格。

5.3.2 两遍扫描流程

Pass 0（左上到右下扫描）：

for y = 0 to H-1:
    for x = 0 to W-1:
        Compare 当前点 with (x-1, y), (x, y-1), (x-1, y-1), (x+1, y-1)
        如果邻居的偏移 + 邻居到当前的偏移 < 当前的偏移，则替换
    for x = W-1 downto 0:
        Compare 当前点 with (x+1, y)
        同样的替换逻辑

Pass 1（右下到左上扫描）：

for y = H-1 downto 0:
    for x = W-1 downto 0:
        Compare 当前点 with (x+1, y), (x, y+1), (x-1, y+1), (x+1, y+1)
    for x = 0 to W-1:
        Compare 当前点 with (x-1, y)

Compare 操作的本质是：查看邻居的偏移值，加上从邻居到当前点的方向偏移，如果得到的距离平方更小，就用这个新的偏移替换当前值。这种”信息传播”机制确保每个像素最终获得到全局最近特征点的正确偏移。

这里参考了大佬的一些idea，参照：记一次代码优化(C++) - 简书 (18 封私信) Tech-Artist 学习笔记：Signed Distance Field 8SSEDT 算法 - 知乎

5.3.3 复杂度推导

Pass 0：每个像素最多与 5 个邻居比较（4个正向 + 1个反向），每步 $O(1)$ → $O(n^2)$
Pass 1：同上 → $O(n^2)$
总时间： $O(n^2)$ + $O(n^2)$ = $O(n^2)$
空间：两套偏移网格 → $O(n^2)$

与暴力法的 $O(n^4)$ 相比，8SSEDT 在 $n = 1000$ 时快约 $10^6$ 倍。这是从 $O(n^4) \to O(n^3) \to O(n^2)$ 复杂度递降的最后一步，也是 2D 图像域的理论下界——因为输出本身就是 $O(n^2)$ 的数据量，任何算法都不可能低于线性于像素数的复杂度。

5.4 传统方法与 SHM 的对比

维度	暴力法	Saito EDT	8SSEDT	SHM
数据域	2D 规则网格	2D 规则网格	2D 规则网格	任意离散化（三角网格/tet/点云/规则网格）
输入要求	二值图	二值图	二值图	破损/非流形/任意曲线均可
时间复杂度	$O(n^4)$	$O(n^3)$	$O(n^2)$	$O(n)$ per query（预分解后）
首次运行	$O(n^4)$	$O(n^3)$	$O(n^2)$	$O(n^{1.5})$ （Cholesky 预分解）
符号输出	有（两套场相减）	有	有	有（本质输出，无需 trick）
曲面条域支持	无	无	无	有（测地距离）
预分解复用	无	无	无	有（源几何变化时矩阵不变）
工业应用	教学/调试	历史参考	字体 SDF 烘焙、2D 游戏	3D 打印、物理引擎、VFX

结论上讲：8SSEDT对于2d效果大部分情况下更优。8SSEDT 是 2D 规则网格上的最优解，简洁、快速、易于实现（核心代码不到 100 行），是字体 SDF 烘焙和 2D 游戏开发的标准选择。但它无法处理 3D 几何、曲面、破损输入。SHM 则填补了”任意离散化 + 破损几何 + 有符号输出”这块空白，代价是需要线性代数库（Eigen）和更复杂的离散化基础设施。各算法复杂度对比上图展示了各算法复杂度随分辨率的增长曲线。在 $n < 100$ 时所有算法都可接受，但当 $n$ 进入 1024+ 的生产级分辨率时， $O(n^4)$ 和 $O(n^3)$ 的曲线呈指数级分离， $O(n^2)$ 的 8SSEDT 成为 2D 域唯一可行的选择。

5.5 根据情景的不同方案

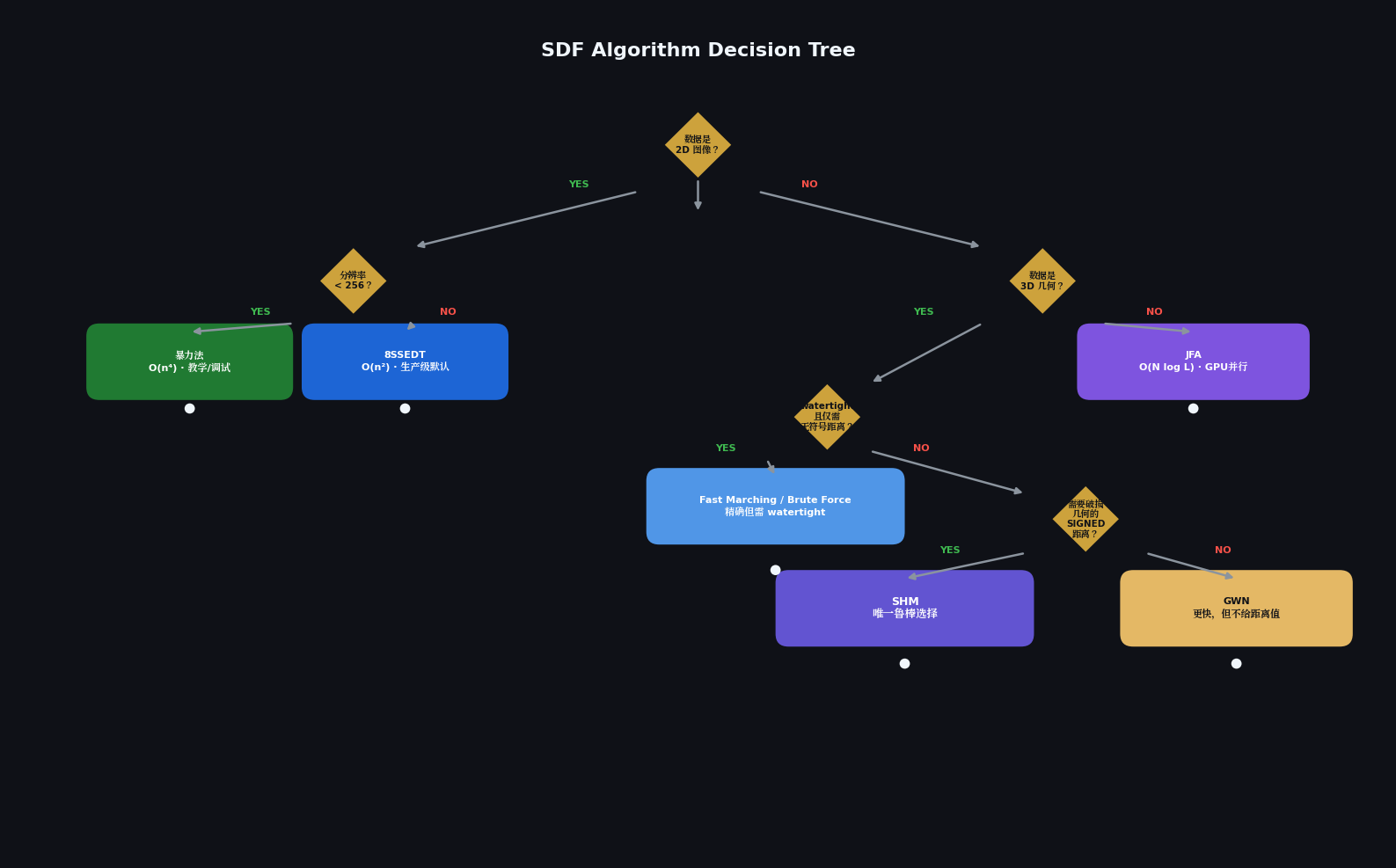

方案选择

6. Comparing with existing method

6.1 对比维度总览

工业界可用的 SDF 计算方法可以按数据域和计算范式分为几大类：

算法	数据域	计算范式	时间复杂度	输入要求	符号输出
暴力法	2D 规则网格	四重循环	$O(n^4)$	二值图	有
8SSEDT	2D 规则网格	动态规划（两遍扫描）	$O(n^2)$ (Department of Computer Science)	二值图（watertight）	有（两次 pass）
JFA	2D/3D 规则网格	GPU 并行跳跃传播	$O(N \log L)$ (ar5iv)	种子点/体素化网格	无（需 trick）
Fast Marching	曲面/体积网格	波前优先队列推进	$O(n \log n)$ (Georg-August Universität Göttingen)	watertight 流形	有
SHM (本文)	曲面/体积/任意离散	稀疏线性系统求解	$O(n)$ per query	破损/非流形均可	有（本质输出）

6.2 概览

暴力法在 2D 图像域是最朴素的方法。四重循环的结构极其简单，适合教学演示和算法正确性验证。但 $O(n^4)$ 的复杂度使其无法用于任何生产场景。一种工程妥协是降采样——将高分辨率源图压缩到低分辨率目标图上做暴力计算，但这本质上是牺牲精度换速度，与算法改进无关。
8SSEDT 是 2D 库备份天涯的差别方法与成功处理。它基于一个优雅的洞察：二维欧氏距离变换可以通过两遍局部扫描和抛物线下包络来求解。算法全程使用整数运算（直到最后一步才开方），实现极为简洁（核心代码不到 100 行），在 $1024 \times 1024$ 图像上仅需 ~1ms。但它的限制也同样明确：只能处理二值图，无法处理灰度或曲面上的源；严格限定在2D 规则网格上，无法推广到曲面或三维。在游戏引擎中，8SSEDT 常用于字体 SDF 烘焙（Valve 的原始方案），但面对从 3D 模型投影或手绘的不闭合曲线时束手无策。
JFA (Jump Flooding Algorithm) 是 GPU 时代最成功的近似 SDF 算法。它的核心思想是让每个像素通过”跳跃”查询 progressively 发现最近的种子点——步长从图像边长的一半开始，每次减半， $\log L$ 轮迭代后收敛。由于每轮中所有像素独立更新，JFA 天然适合 GPU 并行，在 Compute Shader 中实现非常直接。RTSDF 论文报告 $256^3$ 体积在 ~30ms 内完成 (ar5iv) 。但 JFA 是近似算法，在几何边界附近会产生 Voronoi 图风格的 artifacts；它只输出无符号距离，符号需要通过”将所有值减去一个小量 $\beta$ “这种 trick 获得，这实际上是把表面增厚而非真正判断内外；最重要的是，JFA 同样要求输入是闭合的 watertight 种子集——破损几何上的跳跃传播会导致符号错误扩散。
Fast Marching 是曲面测地距离的经典算法。它模拟波前从源点向外传播，用优先队列维护当前波前的”前沿”，每次取出距离最小的点进行局部更新。FMM 在 watertight 流形上非常精确，但与 SHM 相比有三个致命劣势：第一，无法预分解——每次源点集变化都要重新跑完整遍算法；第二， $O(n \log n)$ 的优先队列开销使得它在现代 CPU 上显著慢于预分解后的热方法——Crane 2013 表 1 显示在 100k 顶点模型上 FMM 耗时 4.5s，而预分解后的 Heat Method 仅 0.06s，加速比达 75x (Georg-August Universität Göttingen) ；第三，对破损输入完全失效——波前遇到缺口时会”泄漏”，导致整个距离场错误。

6.3 What can SHM do

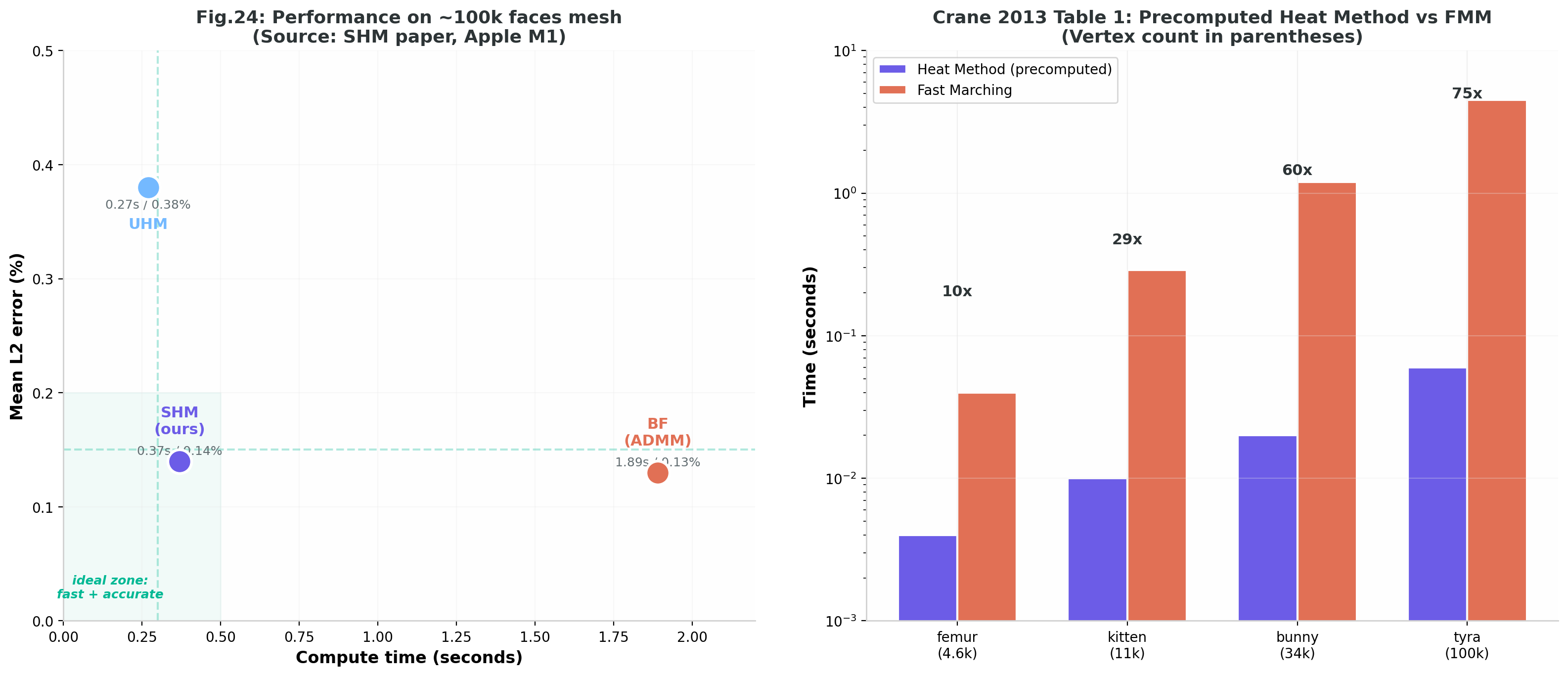

论文中的性能数据（图 24，Apple M1，~100k faces 高质量网格）提供了直接的定量对比：

方法	时间	平均 L2 误差	备注
SHM (ours)	0.37s	0.14%	破损输入仍可用
UHM	0.27s	0.38%	仅处理 watertight 点源
BF (ADMM)	1.89s	0.13%	仅处理 watertight，无符号输出

SHM 的误差（0.14%）优于 UHM（0.38%），接近 BF（0.13%），但速度比 BF 快 5 倍。在低质量网格上，SHM（0.83s）仍优于 UHM（0.59s）和 ADMM-BF（0.70s）的折中表现。更关键的对比来自 Crane 2013 的表 1（Heat Method 奠基论文）。预分解后的 Heat Method（SHM 继承同一框架）与 Fast Marching 的实测对比如下：

模型	顶点数	Heat Method (预分解后)	Fast Marching	加速比
femur	4.6k	0.004s	0.04s	10x
kitten	11k	0.01s	0.29s	29x
bunny	34k	0.02s	1.20s	60x
tyra	100k	0.06s	4.50s	75x

数据来源：Crane et al. 2013 “Geodesics in Heat” Table 1 (Georg-August Universität Göttingen) 。加速比随网格规模增大而增加，因为 FMM 的 $O(n \log n)$ 优先队列开销随规模恶化，而预分解后的线性求解保持 $O(n)$ 。

在后续提供的showcasedemo中我们提供了这些模型供给测试。

性能对比上图左半部分直接复现 SHM 论文图 24 的实测数据（Apple M1，~100k faces），右半部分复现 Crane 2013 表 1 的跨模型对比。这两组数据共同说明：基于稀疏线性系统的热方法家族在预分解后，在速度和精度上都优于传统波前方法。

SHM 在此基础上进一步扩展了热方法的适用范围——从 watertight 点源到破损曲线/曲面，从标量扩散到向量扩散——同时保持了同一量级的性能。

7. Open-Source Commitments

官方仓库提供了一些对应的paper实现，包括2/3d的demo，简要的tour一下得到以下的一些结果：

维度	仓库地址	说明
2D 曲面域 (C++)	github.com/nzfeng/signed-heat-demo	基于 geometry-central 的完整 Demo，含 GUI (Polyscope) (Github)
3D 体积域 (C++)	github.com/nzfeng/signed-heat-demo-3d	支持 tet mesh 和 regular grid (Github)
核心算法库	geometry-central.net	生产级实现，`SignedHeatSolver` 类 (geometry-central.net)
Python 绑定	`pip install potpourri3d`	geometry-central 的 Python 封装
3D C++ 库	`pip install signedheat3d`	独立 3D 实现 (nzfeng.github.io)

核心类与函数映射指南：

论文中的数学/算法部分	对应源码位置
Section 5.4 Connection Laplacian 构建	`geometrycentral::surface::SignedHeatSolver` (内部私有)
Algorithm 1 主流程	`SignedHeatSolver::computeDistance()` / `computeSignedDistance()` (geometry-central.net)
Algorithm 7 Cotan Laplacian	`geometrycentral::surface::CotanLaplacian()`
Algorithm 8 散度计算	`SignedHeatSolver::computeDivergence()`
Algorithm 11 源项构建	`SignedHeatSolver::buildSourceTerm()`
Section 7.1 零等值面约束	`SignedHeatOptions::levelSetConstraint = LevelSetConstraint::ZeroSet`
Section 7.1 多 Level Set 约束	`LevelSetConstraint::Multiple`

一些可能的问题 (Engineering Pitfalls)：

陷阱	具体表现	可能的规避手段？
Null Space 未处理	Cotan Laplacian 半正定，零空间为常数函数，直接求解会得到歧义解	预分解时识别零空间方向，求解后执行 `Shift(phi, Omega)` 将源曲线上的平均值归零（Algorithm 13）
数值奇异： $\\|X_t\\| \approx 0$	远离源曲线的区域扩散后向量模长指数衰减，归一化时除以零	对 $Y_t = X_t / \\|X_t\\|$ 添加 epsilon 保护，或提前检测远场区域用默认值填充
边索引不一致	geometry-central 的边索引可能与外部工具（Blender、libigl）不同，导致源曲线映射错位	统一使用 halfedge mesh 数据结构的索引约定；输入源曲线时使用 barycentric coordinates 而非原始索引 (Github)
非流形网格的联络定义	Connection Laplacian 要求切平面定义，非流形顶点处切空间不唯一	采用 intrinsic Delaunay triangulation 预处理，将非流形特征局部隔离；或退化到逐面处理
扩散时间 $t$ 选择	$t$ 过小（ $\ll h^2$ ）会退化为图距离，过大（ $\gg h^2$ ）会过度平滑	经验值 $t = h^2$ 在绝大多数场景下最优；提供用户可调参数用于控制形态学操作的圆滑程度（类似 SVG 的 line-join 选项）

8. Implementation: From Paper to Product

SHM 的独立工程化复现将论文算法从 Python 原型落地为可独立分发的 Windows 桌面应用 SignedHeatSDFBaker，支持 2D 图像与 3D 网格/点云输入，产出游戏引擎可直接载入的体积纹理（DDS/KTX）。以下记录复现过程中的关键工程决策与性能瓶颈突破。

8.1 项目架构总览

仓库整体结构分为两条线：Python 算法原型（paper_industry/）用于算法验证与对比图表生成；C++ 正式发布产品（SignedHeatSDFBaker/）包含完整的 GUI + CLI 管线。C++ 端按 CMake 依赖拓扑构建：math → utils → io → core → gpu → app。

模块	职责	关键依赖
`shb_math`	Vec2/Vec3、SparseMatrix 封装、线性求解器	Eigen
`shb_core`	2D SDF 引擎（4 种算法）+ 3D 网格工具 + Marching Cubes	Eigen, tinyobjloader
`shb_yukawa`	GPU 加速 Yukawa 卷积（Vulkan compute）+ CPU 多线程回退	Vulkan
`shb_io`	PNG/JPG/BMP/TGA 读写、SDF 导出（DDS/KTX/mip）	stb_image, nlohmann-json
`app`	Vulkan + ImGui + GLFW GUI + 三个 CLI 后端入口	全部上游 + signed-heat-3d

8.2 2D 算法复现与交叉验证

2D 域实现了四种算法，全部直接链接进 GUI 下拉菜单：

算法	复杂度	角色	与论文的映射关系
Brute Force EDT	$O(n^4)$	教学基准 / 正确性校验	四重循环，验证其他算法输出
Meijster EDT	$O(n^2)$	参考真值	两次 1D 抛物线下包络扫描
8SSEDT	$O(n^2)$ ，常数极小	生产级默认 2D SDF	两遍扫描动态规划，整数偏移网格
SHM 2D	两次稀疏 Cholesky	破损/开口曲线鲁棒场	严格映射论文 Algorithm 1

SHM 2D 的复现将曲面域的 Connection Laplacian 退化为平面上的逐分量标量扩散——Step I 对法向量的 x/y 分量各解一次 $(I + t\Delta)X = N$ （扩散时间 $t = m \cdot h^2$ ），Step II 逐像素归一化，Step III 泊松积分 + ZeroSet 硬约束或事后平移修复。与 8SSEDT 的符号一致性在完好闭合形状上 >95%，在破损形状上 SHM 展现出独有的间隙桥接能力（8SSEDT 对开口曲线无定义）。

8.3 3D 核心管线

3D 端包装 nzfeng/signed-heat-3d 的 SignedHeatGridSolver，完整执行热方法三步管线。落地过程中遇到两个核心性能瓶颈，分别通过算法层面的重新设计解决。

8.3.1 Step 1&2 — Yukawa 卷积：从 $O(N \times S)$ 到 GPU Compute

论文参考实现对每个体素节点遍历全部面片源，以 $64^3$ 分辨率、3000 面片为例，内循环约 $2.6 \times 10^5 \times 3000 \approx 7.9 \times 10^8$ 次迭代，单线程 CPU 性能不可接受。

最终方案采用 GPU Vulkan headless compute + 空间哈希 binning：

利用 $\exp(-\lambda R)$ 的指数衰减特性，算得安全截断半径 $R = -\ln(\varepsilon) / \lambda$ （取 $\varepsilon = 10^{-9}$ ，远低于 float32 精度）
源面片被哈希到边长为 $R$ 的均匀空间网格，每个节点只需查询其邻域 $3 \times 3 \times 3$ 个格子中的源，遍历源数从 ~3000 降至个位数
每个网格节点分配一个 compute shader 线程，shader 内 Kahan 补偿求和保证 fp32 累加精度与 double CPU 一致
GPU 初始化失败（无兼容设备 / 显存不足 / 管线创建失败）自动回退到 CPU 多线程路径（同一份 binning 数据复用）

SPIR-V 字节码在构建时由 CMake 调用 glslangValidator 编译并嵌入为 C unsigned char[]，运行时零外部文件依赖。

8.3.2 Step 3 — 梯度积分

Step 3 的任务是从归一化向量场 $Y(p)$ 积分出标量距离场 $\phi(p)$ ，满足 $\nabla\phi \approx Y$ 。论文将其转化为求解带 level-set 约束（源几何上 $\phi = 0$ ）的 KKT 鞍点系统，直接使用论文中的效果实现时，我们发现一些在计算时候的问题

分辨率	未知量	v1.0.0 KKT + LU	结果
$32^3$	~3.3×10⁴	~6.2s	可用
$64^3$	~2.6×10⁵	>120s（卡死）	fill-in 爆炸
关键洞察来自求解器末尾的 shift 步骤：

double shift = evaluateAverageAlongSourceGeometry(mesh, phi);
phi -= shift * Vector::Ones(totalNodes);

该 shift 操作将 $\phi$ 沿源几何的加权均值平移至零——即 level-set 约束 $\phi = 0$ 在事后被重新建立。因此 KKT 系统内的 $A \cdot \phi = 0$ 硬约束本质上是冗余的：去掉后不影响最终输出的零等值面位置。这使得问题从”解一个带约束的不定鞍点系统”降级为”解一个对称正定的无约束泊松系统”：

SparseMatrix<double> SPD = -laplaceMat;  // L 负定，取负得 SPD
Eigen::ConjugateGradient<SparseMatrix<double>> cg;
cg.setTolerance(1e-6);
cg.setMaxIterations(10000);
cg.compute(SPD);
Vector<double> phi = cg.solve(divYt);     // 直接用 CG

矩阵 $-L$ 是 7 点差分网格拉普拉斯取负，为对称正定。每次 CG 迭代是一次 $O(N)$ 的稀疏矩阵向量乘，总体收敛接近 $O(N)$ 。 $64^3$ 实测 ≈1.3s，并且能保证差不多的精度。

8.5 优化方法论总结

瓶颈	原始原因	最终方案	idea
Step 1&2 Yukawa 卷积	$O(N \times S)$ 单线程稠密卷积	GPU compute（空间哈希截断 + binning）+ CPU 自动回退	计算密度高 + SIMD → GPU 计算的自然优势；截断半径借助物理衰减保证精度无损
Step 3 梯度积分	KKT 鞍点 LU 分解 fill-in 爆炸	CG 解无约束泊松方程（去掉冗余约束）	先质疑问题约束，再选工具——模型层面的简化比堆砌更强求解器更便宜、更可靠
重复构建依赖	手动装 vcpkg + booster + AMGCL	FetchContent 自动拉取 + 零外部依赖的 CG	降低工程门槛——让 CMake 在首次 configure 时自动完成全部依赖获取

9. Paper & Talk

资源类型	链接
Paper PDF	https://nzfeng.github.io/research/SignedHeatMethod/SignedDistance.pdf (nzfeng.github.io)
Project Page	https://nzfeng.github.io/research/SignedHeatMethod/
SIGGRAPH 2024 Slides	https://nzfeng.github.io/research/SignedHeatMethod/SIGGRAPHSlidesReducedSize.pdf (nzfeng.github.io)
Introductory Talk (10 min)	见项目页面 embedded video
2D Demo Repository	https://github.com/nzfeng/signed-heat-demo (Github)
3D Demo Repository	https://github.com/nzfeng/signed-heat-demo-3d (Github)
3D C++ Documentation	https://nzfeng.github.io/signed-heat-docs/ (nzfeng.github.io)
geometry-central API	https://geometry-central.net/surface/algorithms/signed_heat_method/ (geometry-central.net)

10. References

Keenan Crane, Clarisse Weischedel, and Max Wardetzky. “Geodesics in heat: A new approach to computing distance based on heat flow.” ACM Transactions on Graphics (TOG), 32(5), 2013. https://doi.org/10.1145/2516971.2516977 — 热方法的奠基论文，SHM 直接继承其标量扩散+泊松积分的两步框架 (Georg-August Universität Göttingen) 。
Nicholas Sharp, Yousuf Soliman, and Keenan Crane. “The Vector Heat Method.” ACM Transactions on Graphics (TOG), 38(3), 2019. — 向量热方法，提出 Connection Laplacian 和平行传输的离散化，SHM 的 Step I 直接复用其离散算子。
Nicole Feng, Mark Gillespie, and Keenan Crane. “Winding Numbers on Discrete Surfaces.” ACM Transactions on Graphics (TOG), 42(4), 2023. — GWN 在离散曲面上的推广，SHM 论文中多次对比的 baseline。SHM 在 inside/outside 分类上比 GWN 更鲁棒，且额外提供距离信息 (ResearchGate) 。
Alec Jacobson, Ladislav Kavan, and Olga Sorkine-Hornung. “Robust Inside-Outside Segmentation using Generalized Winding Numbers.” ACM Transactions on Graphics (TOG), 32(4), 2013. — GWN 的原始论文，工业界广泛使用的 inside/outside 测试方法，但不提供距离值。
Pedro F. Felzenszwalb and Daniel P. Huttenlocher. “Distance Transforms of Sampled Functions.” Theory of Computing, 8(19), 2012. — 8SSEDT 的原始论文，线性时间精确欧氏距离变换的奠基工作 (Department of Computer Science) 。
Guodong Rong and Tiow-Seng Tan. “Jump Flooding in GPU with Applications to Voronoi Diagram and Distance Transform.” I3D, 2006. — JFA 的原始论文，GPU 上快速近似距离场的经典方法。

11. 后记

可能会考虑做一个unity的插件唤起并自动烘焙，目前来看还是有挺明显的一些点没有考虑清楚，用ai总结了一部分，但是我觉得需要更严谨的思考欢迎大佬们批评指正。

开源地址：kiiye9697/SDF-Generator: 基于Signed Heat Method（Feng & Crane, SIGGRAPH 2024）——一种基于 PDE 扩散的有符号距离场（SDF）算法——从 Python 算法验证原型，落地为可独立分发的 Windows 桌面应用。支持 2D 图像与 3D 网格/点云输入，产出游戏引擎可直接载入的体积纹理（DDS/KTX）

You'll NeverWalk Alone
